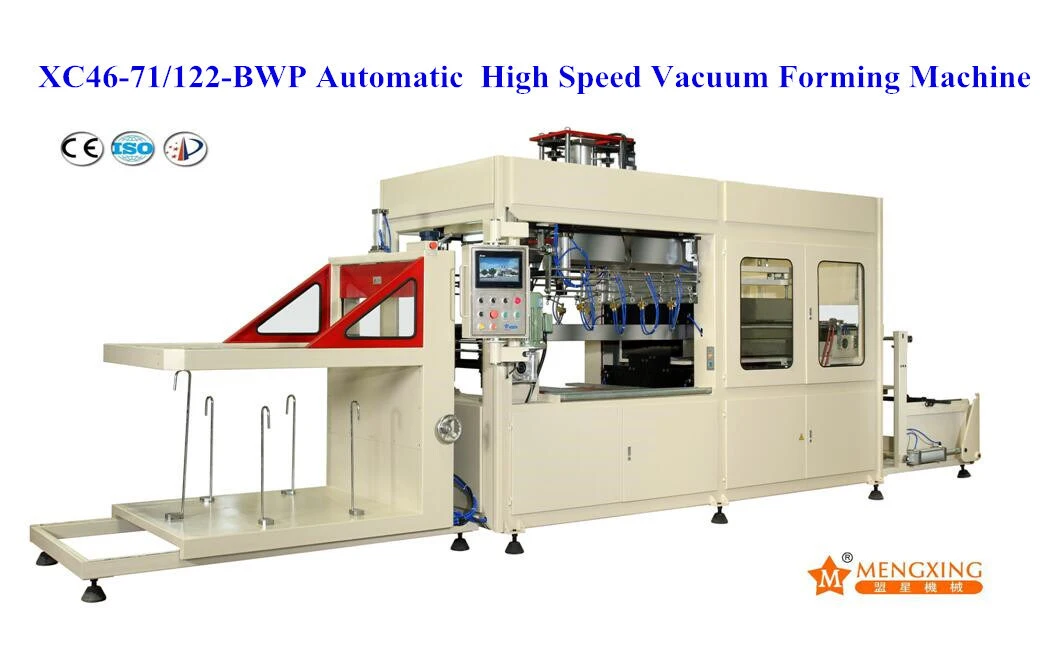

Xc46-71/122A-Bwp Automatic Vacuum Forming Machinery

这里可以自定义设置
Xc46-71/122A-Bwp Automatic Vacuum Forming Machinery
B站不支持收货地址
B站不支持库存规格
参数暂无数据
多属性暂无数据
B站不支持优惠卷

Add success, do you want to check your shopping cart?

暂无分享
B站不支持产品保障

Basic Info.

Model NO.
XC46-71/122A-BWP
Certification
ISO9001:2008, CE, UL, QS, GMP
Plastic Type
PP, PS, PVC, Pet, PLA, etc
Power(W)
50.42
Dimension
9400*3030*2430
Weight
9000
Voltage
380V 50Hz
Lead Time
3 Months
Packaging Details
Standard Export packaging
Warranty
One Year
Trademark
MengXing
Origin
Guangdong, China (Mainland)

Useage:

The machinery is suitable for making all size packing containers ,in open-type with thin-wall ,by using roll-sheet , under high-speed vacuum suction-forming processing .The products out of this machinery can be used for the package of foods , native-products, tourist-goods,textile,medical, toy,cosmetic,electrical elements and daily used hard-ware ,etc .

Sheet fit to the machine
Starch-deposit sheets , light deposit sheet ,environment sheet APET ,PETG .Color sheets :PVC,HIPS,PET,PS,PP, EPS, etc.Fiber-coating-sheet.

Structure features

1.The machinery combine with mechanical ,pneumatic and electrical integration fully computer control . Touch Screen easy operation.
2.Production Acounting ,can set automatic stop or advance alarm function ;Date Memorization function can store 230 data and para
3.Inverter Feeding Driving ,length stepless adjust ,Feeding accurate,stable and high speed.(Max Feeding Speed 1000mm /per second)
4.Temperature Control system , fully computer intellectual temperature control , short heating time ( only 3 min from 0-400 degree ) ; stable ( not effect by outside voltage and temperature fluctuate is less than 1 degree)  ; lower power consumption 15% , longer life of far infrared ray ceramic heater
5.Heater has deflection over structure ,which could close whole row of the porcelain heaters when the width of sheet is≤580mm.It can reduce power consumption 16%.
6.Heating Temperature control , individual heating control , Touch Screen input , mini-adjustment precision and heating temperature uniformity .
7.Aadvance feeding with the heating time automatic memory function ,machine could start production from the first feeding .
8.Two-step vacuum ,Two time of up-mould ,Mould Shaking Function ,Mould delay .
9.Product Silicon Sprayer Device .
10.Up/down Mould electric stroke adjust ,easy to adjust under the mould matched situation .It could improve the accurate of moulding and quality of finished production .
11.Back acting plate position motor adjust .
12.Up/down mould match into cushion ,avoid crushion and improve the match speed .
13.Up/down Guiding Leader with self-lubrication bearing couple .stable production and durable structure ,it could assure the high quality of finished products.
14.The width of feeding chain synchronizate and separate motor adjust .
15.Heaters with moving-out structure ,could move out under the malfunction situation ,it could save the sheet materials .
16.Cylinder Sheet Loading structure ,easy for workwoman operation .
17.Up / Lower mold stroke double adjustment , upper mold electromotion adjust under mold clamed situation )
18.Cutting unit with double clamping cutting function ,could produce Male/Female and various different of products slide cutting .
19.Cutting structure adopts special convert structure ,can optimize the working space .The separate stacking car easy finished products stacked .Movement Guide Pole easy stack .



Technical Components

Touch Screen Monitor ( 10.4 " inch /color )

Taiwan Delta

PLC

Taiwan Delta

Inverter 2.2Kw

Taiwan Delta

Encoder 1024

Taiwan Delta

Vacuum Pump

Busch 0100

Cylinder

China Zhicheng

Pneumatic

Korea Sanwo & Japan SMC

Adjust Sprayer

Japan Meiji

Fan Blower(0.37Kw)

Manda

Contactor

Germany,Siemens

Thermo relay

Germany,Siemens

Middle relay

Japan Omron

Impulse Solid State Relay

Joint Venture

Heater

120 SETS Far Infrared Ray Heaters

Upper/Down Heater 120 Zone ( 1 control 1 )



Technical Parameter

Model No.

XC46-71/122A-BWP

Suitable Sheet Width(mm)

460-710

Thickness(mm)

0.1-1.2

Max Roll Sheet Diameter (mm)

600

Up Mould Stroke (mm)

400

Down Mould Stroke(mm)

300

Max Forming Area(mm2)

680×1200

Max Forming Height Protruding(mm)

200

Max Forming Height Concave(mm)

150

Capacity (Cycle/min)

4-10

Cooling Outlet

Outlet

4 PCS

Spray

8PCS

Air Source

Air Vol. (m3/min)

≥2

Pressure(MPa)

0.8

Water Consumption

4-5 Cube/Hr

Vacuum Pump ( Outlay )

Busch  R5 0100

Power Supply

380V/ 220V 50Hz  3Phase 4 line

Heater Power(Kw)

54

General Power Max(Kw)

61.23

Dimension(L×W×H)(mm)

8070×1656×2425

Weight(kg)

4700

The product directly contributes to improving productivity. Because it can work much faster than human and reduce errors, saving time for production. The feeding width can be synchronously or independently adjusted in an electrical way. This product can bring huge benefits for business owners, such as its incredible safety. It can ensure a decrease in work accidents. The feeding width can be synchronously or independently adjusted in an electrical way.
